TPS71718DCKR、TPS71718DCKRG4、TPS71718DCKT對比區別
型號 TPS71718DCKR TPS71718DCKRG4 TPS71718DCKT
描述 TEXAS INSTRUMENTS? TPS71718DCKR? 芯片, 穩壓器, LDO, 1.8V, 150mA, SC-70-5低噪聲，高帶寬PSRR低壓降150mA線性穩壓器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear RegulatorTEXAS INSTRUMENTS? TPS71718DCKT? 固定電壓穩壓器, LDO, 2.5V至6.5V, 170mV壓差, 1.8V輸出, 150mA輸出, SC-70-5
數據手冊 ---
制造商 TI (德州儀器) TI (德州儀器) TI (德州儀器)
分類 穩壓芯片穩壓芯片穩壓芯片
安裝方式 Surface Mount Surface Mount Surface Mount
引腳數 5 5 5

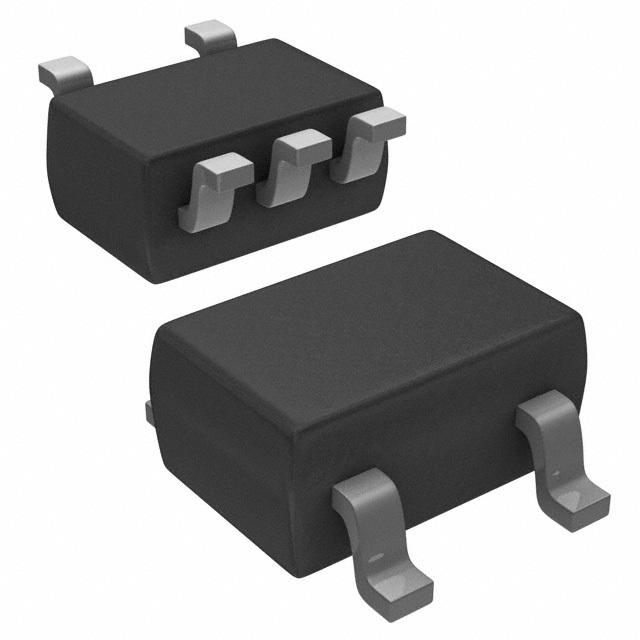

封裝 SC-70-5 SC-70-5 SC-70-5
輸出接口數 1 1 1
輸入電壓(DC) 6.50V (max) - -
輸出電壓 1.8 V 1.8 V 1.8 V
輸出電流 150 mA 150 mA 150 mA
供電電流 100 μA - 100 μA
針腳數 5 - 5
耗散功率 0.32 W 0.32 W 320 mW
靜態電流 45.0 μA 45.0 μA 45.0 μA
輸出電容類型 Ceramic Ceramic Ceramic
跌落電壓 170 mV 170 mV 170 mV
調節輸出數 1 1 1
輸入電壓(Max) 6.5 V 6.5 V 6.5 V
輸入電壓(Min) 2.5 V 2.5 V 2.5 V
輸出電壓(Min) 1.8 V - 1.8 V
輸出電流(Max) 0.15 A 0.15 A 0.15 A
工作溫度(Max) 125 ℃ 125 ℃ 125 ℃
工作溫度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 320 mW 320 mW 320 mW
精度 ±3 % ±3 % 3 %
輸入電壓 2.5V ~ 6.5V 2.5V ~ 6.5V 2.5V ~ 6.5V
長度 2 mm 2 mm 2 mm
寬度 1.25 mm 1.25 mm 1.25 mm
高度 1 mm 0.9 mm 0.9 mm
封裝 SC-70-5 SC-70-5 SC-70-5
工作溫度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
產品生命周期 Active Active Active
包裝方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS標準 RoHS Compliant RoHS Compliant RoHS Compliant
含鉛標準 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 - 2015/06/15
REACH SVHC標準 - - No SVHC
